CROSS FLOW VENTILA:
den komplette guiden til typer, spesifikasjoner og applikasjoner
Alt ingeniører og innkjøpsteam trenger å vite om kryssstrømvifter (tangentielle vifter) - fra arbeidsprinsipper og nøkkelspesifikasjoner til applikasjons-spesifikt valg.
En tverrstrømsvifte – også referert til som en tangentiell vifte, tverrgående vifte eller tverrstrømsvifte – er en viftetype karakterisert ved sitt lange, sylindriske løpehjul utstyrt med flere foroverbuede-blader. I motsetning til aksialvifter (som beveger luft parallelt med akselen) eller sentrifugalvifter (som slipper ut luft radialt utover), trekker tverrstrømsviften luft inn fra den ene siden av pumpehjulet og driver den ut fra motsatt side - alt innenfor samme plan og vinkelrett på rotasjonsaksen.
Sett fra siden ligner løpehjulet et avlangt hamsterhjul eller en manuell gressklippersnelle. Denne geometrien gjør at viften kan generere en bred, fet, jevn luftstrøm over hele lengden av utløpet -, noe som ingen annen viftetype kan gjenskape i en slank formfaktor.
Rent praktisk:Hvis du trenger å skyve et jevnt luftark over en lang, smal åpning - som ventilen til et klimaanlegg med delt-type, en døråpning til en luftgardin eller en flat-panelvarmer -, er kryssviften unikt egnet for å gjøre jobben stille og effektivt.

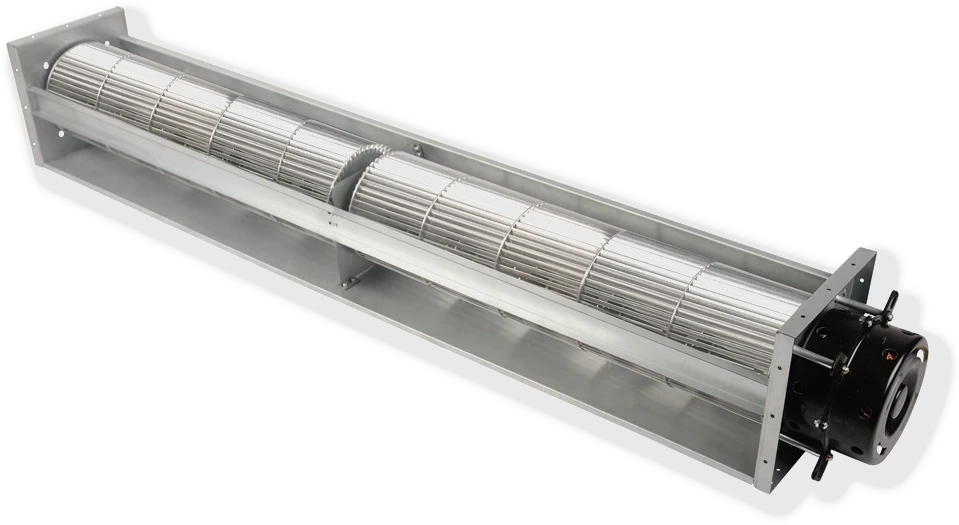

AC Cross Flow Vifte
Kostnadsstabile -AC tangentialvifter for nettdrevne- apparater, varmeutstyr, kjøling og OEM-systemer med høye-volum.
Standard 230V/50Hz-drift gjør elektrisk integrasjon enkel.Skyggede --poler eller PSC-motoralternativer støtter pålitelig drift med fast- hastighet. Hastigheten kan tilpasses ved redusert spenning eller flere viklingsuttak.
DC Cross Flow Fan
Lav-kryssstrømvifter for presis kontroll, lavt støynivå og kompakte HVAC- eller elektronikkkjølesystemer.
12V og 24V DC-versjoner passer til kontroll-drevet OEM-utstyr. Børsteløse DC-motorer bruker 3-fase drivteknologi for effektiv, stillegående drift. Hastigheten kan styres av 0-10V DC eller PWM-signaler.

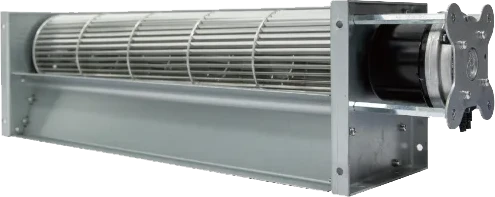

EC Cross Flow Fan
Høy-effektive EC-tangensialblåsere for utstyr med variabel-hastighet som fortsatt krever direkte AC-nettinngang.
230V 50/60Hz inngang fjerner behovet for en separat DC-strømforsyning.EC-motorer kombinerer høy effektivitet med presis hastighetskontroll.Kontroll kan håndteres gjennom 0-10V DC- eller PWM-signaler.
VELG ETTER MOTOR OG KONTROLLMETODE,
IKKE BARE AV FORM
Ved å sette alternativer for AC, DC og EC på samme side reduseres frem-og-tilbake og vage prisforespørsler blir til tekniske forespørsler: spenning, luftstrøm, kontrollmetode og applikasjonsbegrensninger.
Kostnads-stabil for høyt-volumutstyr
Typiske forsyninger inkluderer 230V/50Hz og 120V/60Hz. AC-kryssstrømsvifter passer til kommersielt kjøkkenutstyr, ovnskjøling og linje-drevne produkter. Grunnleggende hastighetstilpasning kan håndteres gjennom viklingskraner eller spenningskontroll.
Lav-kontroll med nøyaktig hastighetsjustering
Typiske forsyninger inkluderer 12V og 24V DC. DC- og BLDC-kryssstrømvifter passer til HVAC-kontroller, BMS-grensesnitt, skap, datasentervarme-lasttesting og utstyr med strenge støymål.
Høy effektivitet og kontroll på system-nivå
EC-tangensialblåsere er egnet for applikasjoner med-energisparing, variabel-hastighet og høyere-baktrykk-. Alternativer kan inkludere 0-10V, PWM, tach-utgang eller integrert kontroll for å forenkle det bredere systemet.
Cross flow-vifter opptar en unik og stort sett uerstattelig nisje: jevn, laminær, bred-luftstrøm fra en tynn, langstrakt pakke. Bruk denne beslutningsmatrisen for raskt å bekrefte valget ditt:
UTVALGSDATA SOM SKAL SAMLES FØR SITTERING
En sjekkliste konverterer bedre enn en generisk kontaktknapp. Det viser ingeniører at du forstår begrensningene deres og hjelper dem med å gi nyttige data i én omgang.
Luftstrømsmål
Nødvendig luftstrøm, tillatt statisk trykk, luftkastavstand, dekningsbredde og om viften blåser over en varmeveksler eller varmeelement.
Mekanisk konvolutt
Impellerdiameter, total viftelengde, utløpslengde. høydegrense, monteringshull, fingerbeskyttere, braketter og 90 grader / 180 graders luftstrømshusvinkel.
Elektrisk inngang
230V/50Hz, 120V/60Hz, 12V DC, 24V DC, 230V EC,400V, eller tilpassede spenningskrav.
Kontrollmetode
Fast hastighet, svingete kraner, spenningskontroll, 0-10V, PWM, tach-utgang, termostat eller sensorbasert systemkontroll.
Driftsmiljø
Normal temperatur, høy temperatur., fuktighet, fett, kjøling, mobil vibrasjon, varme-laststativer, transformatorrom og lignende begrensninger.
Krav til pålitelighet
Lagertype, mållevetid, støygrense, sertifiseringsbehov-, prøvetesting, akselerert levetidstesting og produksjonskonsistens.
Tekniske dokumenter
Dataark, 2D-tegninger. 3D CAD. koblingsskjemaer, installasjonsnotater, eksempler på testrapporter, sertifiseringer og samsvarserklæringer.
MODELLER OG SPESIFIKASJONER FOR KRYSSFLØYNING
Bla gjennom Blauberg crossfow-vifteutvalget etter motortype, spenning, luftstrøm, trykk, støynivå og
installasjonsdimensjoner.
Cross flow vifte oversikt
Tverrstrømsvifter bruker et sylindrisk fler-bladhjul for å levere et bredt, jevnt luftgardin ved relativt lavt statisk trykk. Den flate strukturen er egnet for kompakte HVAC, apparater, luftgardiner, elektronikkkjøling og andre smale installasjonsrom.
Nøkkelområde
- maksimal luftstrøm opp til 4200 m³/t,
- maksimal effekt inntil 330 W,
- lav-støyalternativer ned til 10 dB(A).
EGENSKAPER
- Kompakt design:kompakt struktur støtter begrensede installasjonsplasser.
- Høy fleksibilitet:impellerstørrelser og motorspesifikasjoner kan velges for ulike bruksområder.
- Høy-luftveiledning:unik utløpsstruktur gir målrettet luftveiledning.
- Glatt drift og lite støy:fler-bladhjul og presis husføring sikrer stillegående drift.
- Høy luftstrøm:luft leveres jevnt til et bredt utløpsområde ved relativt lavt statisk trykk.
- Energieffektivt-forbruk:EC-motoralternativer reduserer strømforbruket og driftskostnadene.
EC MOTOR FORDELER
- Effektiv ytelse ved enhver vifterotasjonshastighet, inkludert svært lav hastighet.
- Lavt varmeutslipp og kompakte ytre rotormotordimensjoner.
- Maksimal viftehastighet avhenger ikke av nettfrekvensen.
- Egnet for tilkobling til både 50 Hz og 60 Hz strømnett.
- Energibehovet er omtrent en tredjedel lavere enn standardmotorer.
- Støtter PC-parameterinnstilling, datautveksling og sentralisert viftekontroll.
EC CROSS FLOW VENTILA
Vi presenterer kjernedata, inkludert EC kryssstrømsviftemodeller, spenning, luftstrøm og statisk trykk, sammen med P-Q-kurver for å matche ventilasjonskravene dine nøyaktig. Ta gjerne kontakt med oss.
TEKNISKE DATA
| DELENR. | SpenningV | HyppighetHz | NåværendeA | MaktW | FartRPM | Luftstrømm³/h | LufttrykkPa | StøydB(A) |
|---|---|---|---|---|---|---|---|---|
| VL-TO80A-EE-415(L000) | 230 | 50/60 | 0.25 | 37.2 | 1,850 | 430 | 33 | 51 |
| VL-TO80A-EE-1116(L000) | 230 | 50/60 | 0.39 | 58.08 | 1,700 | 1,082 | 24 | 54 |
| VL-TO80A-EE-440(R000) | 230 | 50/60 | 0.27 | 40.8 | 1,700 | 642 | 59 | 57 |
| VL-TO80A-EE-860(R000) | 230 | 50/60 | 0.38 | 56.4 | 1,500 | 1,000 | 53 | 55 |
| VL-T100A-EE-380(L000) | 230 | 50/60 | 0.31 | 50.0 | 1,500 | 710 | 62 | 58 |
| VL-T100A-EE-780(L000) | 230 | 50/60 | 0.71 | 115.0 | 1,500 | 1,350 | 58 | 63 |
LUFT YTELSE
DC CROSS FLOW VENTILATOR
Vi presenterer kjernedata, inkludert DC kryssstrømsviftemodeller, spenning, luftstrøm og statisk trykk, sammen med P-Q-kurver for å matche ventilasjonskravene dine nøyaktig. Ta gjerne kontakt med oss.
TEKNISKE DATA
| DELENR. | SpenningV | HyppighetHz | NåværendeA | MaktW | FartRPM | Luftstrømm³/h | LufttrykkPa | StøydB(A) |
|---|---|---|---|---|---|---|---|---|
| VF-T030A-EE-1082(R002) | 12 | 9~15 | 0.60 | 7.2 | 2,400 | 175 | 17 | 38 |
| VD-T030A-EE-1082(R002) | 24 | 16~28 | 0.31 | 7.44 | 2,400 | 175 | 17 | 38 |
| VD-T040A-EE-1055(R002) | 24 | 16~28 | 0.31 | 7.44 | 2,600 | 290 | 18 | 38 |
| VF-T043A-EE-420(R000) | 12 | 9~15 | 0.52 | 6.24 | 2,600 | 202 | 19 | 10 |
| VD-T043A-EE-420(R000) | 24 | 16~28 | 0.33 | 7.92 | 2,600 | 202 | 19 | 10 |
| VD-T045A-EE-870(R000) | 24 | 16~28 | 0.85 | 20.4 | 1,800 | 516 | 25 | 48 |
| VF-T050A-EE-418(R000) | 12 | 9~15 | 1.16 | 13.95 | 2,400 | 395 | 45 | 43 |
| VD-T050A-EE-418(R000) | 24 | 16~28 | 0.61 | 14.64 | 2,400 | 395 | 45 | 43 |
| VD-T060A-EE-1305(R001) | 24 | 16~28 | 2.20 | 52.8 | 1,800 | 820 | 60 | 54 |
| VD-T080A-EE-860(R000) | 24 | 16~28 | 2.35 | 56.4 | 1,500 | 1,000 | 53 | 55 |
LUFT YTELSE
AC CROSS FLOW VENTILA
Vi presenterer kjernedata, inkludert AC-kryssstrømsviftemodeller, spenning, luftstrøm og statisk trykk, sammen med P-Q-kurver for å matche ventilasjonskravene dine nøyaktig. Ta gjerne kontakt med oss.
TEKNISKE DATA
| DELENR. | SpenningV | HyppighetHz | NåværendeA | MaktW | FartRPM | Luftstrømm³/h | LufttrykkPa | StøydB(A) |
|---|---|---|---|---|---|---|---|---|
| VL-T030A-SP-986(R000) | 230 | 50 | 0.15 | 18.0 | 2,400 | 170 | 17 | 38 |
| VL-T040A-SP-1055(R000) | 230 | 50 | 0.22 | 17.0 | 2,100 | 255 | 18 | 38 |
| VL-T043A-SP-420(R000) | 230 | 50 | 0.14 | 20.0 | 2,500 | 163 | 19 | 37 |
| VL-T045A-SP-870(R000) | 230 | 50 | 0.40 | 56.0 | 1,700 | 505 | 27 | 49 |
| VL-T048A-SP-418(R000) | 230 | 50 | 0.32 | 35.0 | 2,000 | 343 | 35 | 44 |
| VC-T050A-SP-418(R000) | 115 | 60 | 0.96 | 62.4 | 3,000 | 337 | 45 | 46 |
| VL-T050A-SP-418(R000) | 230 | 50 | 0.47 | 52.4 | 2,600 | 308 | 49 | 44 |
| HL-T060A-SP-1300(R000) | 230 | 50 | 0.38 | 52.0 | 2,200 | 720 | 24 | 45 |
| VL-T065A-AI-620(R000) | 230 | 50 | 0.20 | 42.0 | 1,300 | 610 | 42 | 35 |
| VL-T080A-AE-1270(R001) | 230 | 50 | 0.31 | 64.0 | 1,200 | 1,390 | 41 | 57 |
| VL-T100A-AI-765(R000) | 230 | 50 | 0.40 | 60.0 | 1,050 | 1,150 | 74 | 63 |
| VL-T120A-AI-915(R001) | 230 | 50 | 0.40 | 60.0 | 900 | 1,822 | 90 | 67 |
| VL-T150A-AI-1215(R000) | 230 | 50 | 2.21 | 330.0 | 860 | 4,200 | 85 | 75 |
LUFT YTELSE
INGENIØRSAMARBEID FRA
KRAV TIL PRODUKSJON
Cross flow vifteprosjekter er ikke bare standard viftekjøp. Riktig leverandør bør støtte utstyrsintegrasjon fra første kravoppdrag gjennom dokumenter, prøvetesting, pilotvalidering og stabil masseproduksjon.
Kravkort
Bekreft påføring, luftstrøm, statisk trykk, støymål, dimensjoner, spenning, temperatur og årlig behov.
Forslag og dokumenter
Gi anbefalt modell, datablad, 2D/3D-filer, monteringsmerknader og elektrisk løsning.
Prøvetesting
Kunden tester luftstrøm, støy, temperaturøkning, kontrolllogikk og monteringsplass i det virkelige utstyret.
Pilotvalidering
Valider stykkliste, koblinger, braketter, emballasje, levetid og konsistens i et lite produksjonsparti.
Masseproduksjon
Forsyn i henhold til prognose og ordretråkk samtidig som du kontinuerlig forbedrer kostnader, støy og energiytelse.
-
![Blauberg 40mm AC Cross Flow-vifter for klimaanlegg]()
Blauberg 40mm AC Cross Flow-vifter for klimaanleggSertifikat: UL, CE, ROHS, CCC, ISO;. Forsyningsevne: 400 000 stk per år;. MOQ: 1 ~ 100 stk basert på EXW-pris; 100 stk over basert på FOB-pris.. HS-kode: 8414593000
-
![Blauberg 60mm AC Tangential Vifte Høyeffektiv 115V kryssstrømsblåser for elektrisk varmeapparat og utstillingsskap]()
Blauberg 60mm AC Tangential Vifte Høyeffektiv 115V krysss...Sertifikat: UL, CE, ROHS, CCC, ISO;. Forsyningsevne: 400 000 stk per år;. MOQ: 1 ~ 100 stk basert på EXW-pris; 100 stk over basert på FOB-pris.. HS-kode: 8414593000
-
![80 mm AC Tangential Fan 230V 70W høyeffektiv blåser for HVAC-system, kjøleskap, luftgardin]()
80 mm AC Tangential Fan 230V 70W høyeffektiv blåser for H...Sertifikat: UL, CE, ROHS, CCC, ISO;. Forsyningsevne: 400 000 stk per år;. MOQ: 1 ~ 100 stk basert på EXW-pris; 100 stk over basert på FOB-pris.. HS-kode: 8414593000
-
![80 mm AC kryssstrømvifte 230V HVAC vifte Høyt statisk trykk for luftgardin og kjøleutstyr]()
80 mm AC kryssstrømvifte 230V HVAC vifte Høyt statisk try...Sertifikat: UL, CE, ROHS, CCC, ISO;. Forsyningsevne: 400 000 stk per år;. MOQ: 1 ~ 100 stk basert på EXW-pris; 100 stk over basert på FOB-pris.. HS-kode: 8414593000
-
![Kompakt 80 mm EC Tangential Crossflow Blower for medisinsk utstyrskjøling]()
Kompakt 80 mm EC Tangential Crossflow Blower for medisins...Sertifikat: UL, CE, ROHS, CCC, ISO;. Forsyningsevne: 400 000 stk per år;. MOQ: 1 ~ 100 stk basert på EXW-pris; 100 stk over basert på FOB-pris.. HS-kode: 8414593000
-
![48mm AC kryssstrømvifte 220V Tangentialblåser med aluminiumshjul]()
48mm AC kryssstrømvifte 220V Tangentialblåser med alumini...Sertifikat: UL, CE, ROHS, CCC, ISO;. Forsyningsevne: 400 000 stk per år;. MOQ: 1 ~ 100 stk basert på EXW-pris; 100 stk over basert på FOB-pris.. HS-kode: 8414593000
-
![EC 100 mm energi-Effektiv kryss-vifte for kjøling av klimaanlegg]()
EC 100 mm energi-Effektiv kryss-vifte for kjøling av klim...Sertifikat: UL, CE, ROHS, CCC, ISO;. Forsyningsevne: 400 000 stk per år;. MOQ: 1 ~ 100 stk basert på EXW-pris; 100 stk over basert på FOB-pris.. HS-kode: 8414593000
-
![60 mm AC lavstøy Tangentialblåser for HVAC og elektronikkkjøling]()
60 mm AC lavstøy Tangentialblåser for HVAC og elektronikk...Sertifikat: UL, CE, ROHS, CCC, ISO;. Forsyningsevne: 400 000 stk per år;. MOQ: 1 ~ 100 stk basert på EXW-pris; 100 stk over basert på FOB-pris.. HS-kode: 8414593000
KJERNETJENESTER FRA EN TVERS-FLØYEVIFTE
PRODUSENT
Vi hjelper utstyrsprodusenter å gjøre krav til luftstrøm, plass, støy, spenning og pålitelighet til vifteløsninger klare for prøvetaking, godkjenning og gjentatt produksjon.
Teknisk utvalg og tilpasning
- Gjennomgå målluftstrøm, statisk trykk, installasjonsplass, innløps- og utløpsvei, støygrense, temperatur, spenning og kontrollmetode.
- Anbefal AC-, DC- eller EC-motoralternativer, impellerdiameter og lengde, hastighetskontroll, monteringsretning, beskyttelser, braketter og koblinger.
- Gi dataark, 2D-tegninger, 3D CAD, koblingsskjemaer og eksempelspesifikasjoner for å støtte kundedesign-i.
- Støtt tilpassede lengder, høy-temperaturdrift, fuktighetsmotstand, lav-støyjustering, design med lang-levetid og applikasjonsspesifikke-konfigurasjoner.
Prøvetaking, validering og stabil forsyning
- Bygg prøver for tilpasningskontroller, luftstrøm- og støytester, termiske forsøk og pilotproduksjon før endelig godkjenning.
- Støtt ytelsessjekker, pålitelighetsvalidering, innkommende inspeksjonsdokumenter og samsvarsbevis der det er nødvendig.
- Administrer verktøy, stykkliste, motor- og impellerkonsistens, pakking, merking og produksjonssporbarhet for å redusere batchvariasjonen.
- Gi pilot-ordre til masse-produksjonsplanlegging, erstatningsstøtte og lang-forsyning for OEM-utstyrsprogrammer.
HVORDAN FUNGERER EN CROSS FLOW-VIFTE?

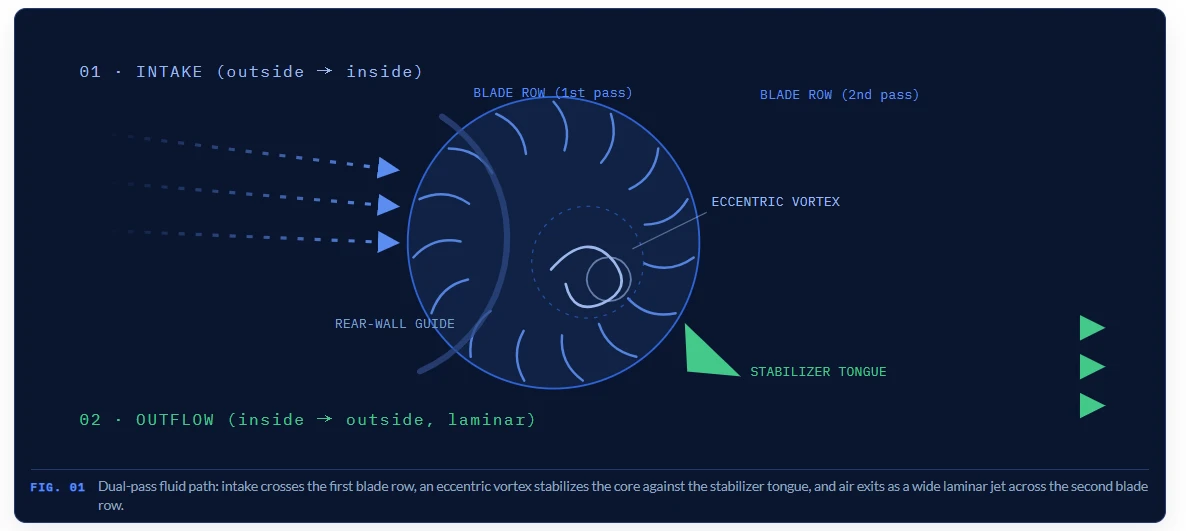

Den definerende egenskapen til en kryssstrømsvifter at luft passerer gjennom pumpehjulet to ganger en gang asitenter gjennom den åpne overflaten av rotoren og igjen når den går ut gjennom den motsatte siden inn i utløpsrullen (volutt).
Her er hele luftstrømbanen:
Luftinntak
Omgivende luft trekkes inn gjennom innløpsgitteret langs hele lengden av det sylindriske pumpehjulet -hele rotorlengden blir et aktivt luftinntak.
Første Blade Pass
De roterende fremover-buede bladene akselererer luften radialt innover når den krysser på tvers gjennom rotoren, og øker hastighet og momentum.
Vortex kjerneformasjon
En stabiliserende eksentrisk virvel dannes nær spiraltungen, forankrer strømningsmønsteret og opprettholder konsistent statisk trykk over hele utløpsbredden.
Andre Blade Pass
Luft krysser gjennom pumpehjulet en gang til, og tar opp ytterligere hastighet før den ledes mot utløpsrullen.
Laminær utladning
Luft kommer ut gjennom utløpsgitteret som et bredt, glatt, laminært (lav-turbulens) ark - jevnt over hele lengden av pumpehjulet.
- → Mer jevn varmeveksling:jevn luftstrøm forhindrer varme/kalde flekker på tvers av HVAC-fordamperspoler og varmeelementer.
- → Lavere aerodynamisk støy:glatte, parallelle luftlag produserer betydelig mindre turbulensstøy enn roterende aksial utladning.
- → Forutsigbar luftgardinytelse:kontinuerlig, ubrutt airsheet ved døråpninger med jevn hastighet fra kant til kant.
Motor og lagerkonfigurasjon
Drivmotoren er vanligvis montert i den ene enden av trommelakselen, utenfor luftstrømmen, koblet til via en presisjons -konstruert aksel. Denne eksterne motorplasseringen reduserer termisk belastning på motorviklinger, forenkler servicevennlighet og forhindrer motorvarme fra å forurense luftstrømmen.
Hylselager
lavere kostnad; egnet for horisontal montering i-lette bruksområder
Kulelager
vurdert til 40 000-50,000+ timer; egnet for enhver monteringsretning og kontinuerlige driftssykluser
NØKKELSPESIFIKASJONER OG PARAMETRE
Følgende tabell definerer ytelseskonvolutten på tvers av de tre hovedstørrelseskategoriene. Be alltid om testdata fra produsenten ved ditt faktiske driftspunkt (luftstrøm + statisk trykk), ikke bare gratis-luftmaksimum.
| PARAMETER | LitenMindre enn eller lik 80 mm | Medium80-120 mm | Stor >120 mm |
|---|---|---|---|
| Spenning (DC) | 5V / 12V | 12V / 24V | 24V / 48V |
| Spenning (AC) | 110V/220V | 110V/220V | 110V/220V |
| MaxAirflow | 10-40 CFM | 40-120 CFM | 120-200+CFM |
| Støynivå | 25-35 dB
|
30-42dB
|
35-50dB
|
| Statisk trykk | 0,05-0,15 i H20 | 0,10-0,25 inH20 | 0,15-0,35 i H20 |
| Levetid (kulelager) | 40 000-50 000 timer | 40 000-50 000 timer | 40 000-50 000 timer |
| Typiske applikasjoner | Små apparater, elektronikk | VVS, luftrensere | Kommersiell HVAC, luftgardiner |
Impellerlengde vs. luftstrøm
En av de kraftigste designfrihetene som tilbys av cross flow-vifter er tilpassbar impellerlengde. Luftstrømmen skaleres omtrent lineært med impellerlengden, noe som muliggjør nøyaktig utløpsbreddetilpasning:
Benchmarks for støyytelse
| STØYNIVÅ | MILJØEGNETHET | TYPISK MOTORTYPE |
|---|---|---|
| <30 dB | Førsteklasses boliger, medisinsk-klasse AC-enheter på soverom | EC/Brushless DC |
| 30-40dB | Standard bolig VVS, kontorer, oppholdsrom | DC/AC-kondensator |
| 40–50 dB | Kommersiell, lett industri, varehus | AC / skyggelagt-stolpe |
| >50 dB | Tung industri (støyisolering kreves) | AC tre-fase |
Aspektforhold, luftstrøm og tetthetsskalering
Metrikken som skiller en tangentiell blåser er det høye sideforholdet mellom impellerlengden (L) og ytre diameter (D). Små diametre på 25-150 mm par med lineære lengder fra 76 mm til over 1200 mm – så volumetrisk gjennomstrømning kan dobles ved å forlenge L, uten økning i spisshastighet, diameter eller lokal støy.
Trykkgenerering forblir lav- typisk 12-100 Pa – og statisk trykk er følsomt for omgivelsestetthet (selv om tetthet ikke endrer volumetrisk strømning):
Kalibreringsprotokoll.Benchmarks valideres under fri-luft, horisontal aksel, 20-25 grader, referansetetthet ρ= 1.2 kg/m³, etter en 5-minutters oppvarming.
TOP APPLIKASJONER AV CROS FLOW VENTILA
Den unike kombinasjonen av jevn luftstrøm, tynn profil og skalerbar lengde gjør kryssstrømvifter til den foretrukne komponenten på tvers av flere høyvolumsindustrier.
Varmekonvektorer, varmepumpe radiatorer og grøftoppvarming
Varmekonvektorer, varmepumperiatorer og gulvvarmesystemer bruker slanke tangentielle blåsere for å bevege varm luft jevnt langs vinduslinjer og lange gulvkanaler. Lang utladningsdekning passer til varmevekslere, mens lav-støy DC eller EC variabel hastighet forbedrer komforten og kan integreres med romtermostater eller BMS-plattformer.
Luftgardiner
Luftgardiner over døråpninger krever en lang, ubrutt luftduk over hele dørbredden. Et enkelt kryssstrømsviftehjul som kjører hele spennet produserer den kontinuerlige barrieren som kreves - med jevn hastighet fra kant til kant ved typiske utløpshastigheter på 8-12 m/s.
Luftrensere og romvarmere
Tårn-luftrensere og panel-/keramiske varmeovner bruker kryssstrømsvifter for å flytte luft gjennom filtre eller varmeelementer fra et slankt kabinett. Det tynne tverrsnittet muliggjør elegante tårndesign som ville vært umulig med sentrifugalvifter.
Elektronikk, datasenter og transformatorkjøling
Skrivere, kopimaskiner, telekomkapslinger, stativutstyr, datasentervarme-lasttestrigger og tørre transformatorer drar nytte av tverrflytens brede laminære utladning. Luftstrømmen sprer seg over PCB-overflater, serveremulatorbrønner og transformatorspoler for å forhindre hotspots samtidig som den støtter tilpasset spenning, viftehastighet og -varmeutgangskrav.
Kjøling, matutstyr og ovnskontrollkjøling
Kommersielle displaykjøleskap, storkjøkken, matutstyr, husholdningsovnskontroller og emballasjeutstyr er avhengige av kryssstrømsvifter for å sirkulere luft jevnt gjennom kompakte kanaler. Design kan tilpasses for høy temperatur, fuktighet, fett, varmeelementer, vern, spesialkoblinger og lokalisert kjøling i kontinuerlige produksjonssystemer.
Medisinsk utstyr og lasere
Ventilatorer, pasientvarmere og diagnostisk bildebehandlingsutstyr krever nesten-stille, nøyaktig kontrollert, forurensnings-fri luftstrøm. Kryssstrømvifter brukes også i excimer-lasere (halvlederfotolitografi) der høye gassirkulasjonshastigheter med presis ensartethet er avgjørende for lasereffektstabilitet.
CROSS FLOW FAN VS. AXIAL VS. SENTRIFUGAL
Å forstå hvordan kryssstrømsvifter sammenlignes med de andre hovedviftetypene er avgjørende for riktig bruk
utvalg. Hver type utmerker seg i et distinkt driftsregime.
Cross Flow Fan
- LuftstrømretningTverrgående / vinkelrett
- StrømningsmønsterUniform laminært ark
- TrykkområdeLav-Middels
- StøynivåLav
- FormfaktorTynn, langstrakt
- HastighetskontrollUtmerket (PWM/0-10V)
- Beste brukEnsartet luftstrøm i stort-område
Aksialvifte
- LuftstrømretningParallelt med Axis
- StrømningsmønsterRoterende/Turbulent
- TrykkområdeLav
- StøynivåMedium
- FormfaktorKompakt, sirkulær
- HastighetskontrollGod
- Beste brukHøyt volum, åpen plass

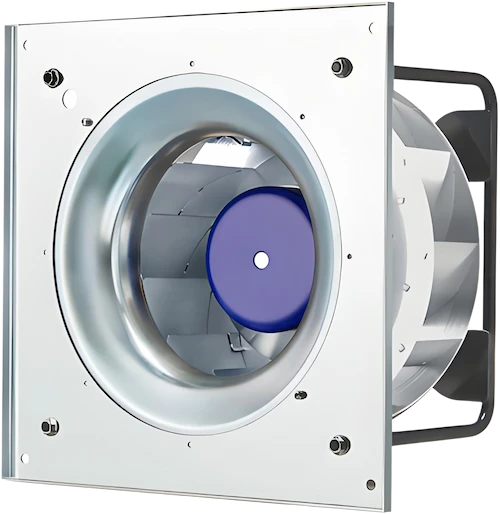

Sentrifugalvifte
- LuftstrømretningRadialt utover (90 %)
- StrømningsmønsterJet med høy-hastighet
- TrykkområdeMiddels-Høy
- StøynivåMiddels-Høy
- FormfaktorKlumpete, rundt hus
- HastighetskontrollGod
- Beste brukHøytrykks, kanalsystemer
AC VS. DC VS. EC CROSS FLOW VENTILA
Motortypen er den mest effektive spesifikasjonsbeslutningen for energieffektivitet, støyytelse,
og levetid. Her er en direkte sammenligning.
AC Cross Flow Vifte
- Enkel krets, ingen kontroller nødvendig
- Laveste enhetskostnad
- Direkte nettdrift (110V-240V).
- Fast hastighet (begrenset kontroll)
- Høyere støy ved full hastighet
- Lav del{0}}lasteffektivitet
DC Cross Flow Fan
- Full PWM/0-10V hastighetskontroll
- Lite støy i alle hastigheter
- 12V/24V/48V DC kompatibel
- Batteri- og EV-kompatibel
- Krever DC strømforsyning
- Høyere enhetskostnad vs. AC
EC Cross Flow Fan
- AC-nettinngang, DC-motoreffektivitet
- Full variabel hastighet (0-100 %)
- BACnet/Modbus/0-10V kompatibel
- ErP /EnergyStar-kompatibel
- Lengste levetid (50,000+ timer)
- Høyeste enhetskostnad
Kablet-til-lufteffektivitet og standarder
Fordi luft krysser den foroverbuede-bladraden to ganger, dobles interne tap iboende og den eksentriske virvelen trekker ut kinetisk energi kontinuerlig. Total ledning-til-lufteffektivitet er produktet av tre under-effektiviteter:
Eldre AC-skyggelagte-poldrev begrenset total effektivitet til 12-25 %; moderne EC eksterne-rotormotorer løfter den til 45-55 %, med en flat, forutsigbar kraftkurve som topper seg ved kneet av den statiske trykkkurven.
Overholdelse av forskrifter
Livssykluskostnad og EC-oppgraderingens ROI
B2B-anskaffelser bør prioritere totale eierkostnader fremfor kapitalkostnader. En lav-induksjonsvifte er billigere å kjøpe, men dyrere å kjøre; EC-oppgraderings-ROI-modellene direkte:
løping
= lenger
bærende liv
Hvordan velge riktig kryssstrømvifte
Følg denne 7-trinns systematiske prosessen for å spesifisere riktig kryssstrømvifte for din applikasjon. Arbeid
gjennom hvert trinn i rekkefølge er - å hoppe over trinn den primære årsaken til problemer med feltytelse.
Definer søknadskravene dine
ldentiy kjernebrukssaken: HVAC, luftgardin, elektronikkkjøling, apparat eller industriell prosess. Hver kategori har etablerte luftstrøm- og støystandarder som umiddelbart begrenser spesifikasjonsområdet.
Mål tilgjengelig plass
Registrer maksimal lengde, bredde (dybde) og høyde på installasjonskonvolutten. Lengde på kryssstrømshjul kan typisk tilpasses; Vanlige impellerdiametre varierer fra 50 mm til 140 mm for DC, opptil 150 mm+ for AC.
Beregn nødvendig luftstrøm
Bruk systemets termiske belastning for å beregne minimum nødvendig CFM. For kjøleapplikasjoner:
Legg til en sikkerhetsmargin på 20 % før du velger. Velg vifter som skal fungere med mindre enn eller lik 80 % av nominell maksimal luftstrøm for optimal pålitelighet og støy.
Vurder systemets statiske trykk
Estimer trykkfall over alle nedstrømskomponenter (filtre, rister, varmevekslere, kanaler). Kryssvifter er optimert for lavt til middels statisk trykk (vanligvis opptil 0,3-0,4 tommer H
Velg motortype
- AC:kostnaden er den primære driveren, variabel hastighet er ikke nødvendig
- DC 12V/24V:batteri/bærbare systemer, forbrukerapparater, støyfølsomme-
- DC 24V/48V:EV-kabinventilasjon, industrielle DC-busser
- EF:kommersiell HVAC, grønn-sertifiserte prosjekter, kontinuerlig høy-drift
Angi støygrense
Etablere maksimalt akseptabelt SPL på 1 meters avstand. Be om støydata fra produsenten på det faktiske driftspunktet, ikke bare ved gratis-luftmaksimum:
- Bolig/medisinsk:Mindre enn eller lik 35 dB(A)
- Kontor/kommersiell:Mindre enn eller lik 40 dB(A)
- Lett industri:Mindre enn eller lik 50 dB(A)
Bekreft miljø- og sertifiseringskrav
- IP-vurdering:IP44 (sprutsikker-) eller IP54 (støv + sprut) for fuktige/støvete miljøer
- Temperatur:Standard Mindre enn eller lik +70 grad ; høy-versjoner til +105 grader eller høyere
- Sertifiseringer:CE, UL, RoHS, REACH per målmarkedsforskrifter
- Lager:Kulelagre obligatoriske for ikke-horisontal montering eller utvidede driftssykluser
INSTALLASJON, INTEGRASJON OG TRENDER
AKSELINNSTILLING OG LAGER
Horisontal montering på en stabil bunnplate er ideell; vertikale orienteringer krever doble-forseglede kulelagre (ikke hylse) for å bære aksialtrykk.
FORHINDRE SAKSELBØYING
Lange impellere kan synke under vibrasjon eller termisk forskyvning - legge til elastomere isolasjonsfester mellom hus og chassis.
RYDDINGSSONER
Hold en klar grense på minst 1,5 x den ytre impellerdiameteren ved inntak og utløp; begrensning forstyrrer virvelen, øker støy og reduserer trykket.
Installasjon og vedlikehold
- Flat design støtter installasjon i trange rom.
- Utløpsvinkler som 45 grader, 90 grader og 180 grader kan matche forskjellige installasjonsplasser.
- Horisontal eller vertikal installasjon kan velges for ulike luftstrømkrav.
- Modulær design kan integreres tett med andre komponenter.
- Løftehjulet og huset kan enkelt rengjøres for å redusere støvopphopning.
- Eksterne rotormotorer eller delte design gjør vedlikehold og utskifting enklere.
Typiske bransjer
- Husholdningsapparater:innendørs klimaanlegg, luftrensere, avfuktere, varmeovner.
- Kommersiell bruk:luftgardiner, kjøleskap, gulvvarmesystemer, heisventilasjonssystemer.
- Industriell bruk:elektronisk utstyrskjøling, trykkeriindustri, tekstilindustri, industristøvfjerning og rengjøringsutstyr.
- Transport:bilklimaanlegg og jernbanetransport.
Teknologitrender
CFD-innstilt asymmetrisk bladavstand sprer blad-støy til et bredt hvitt-støyspektrum, mens EC-kontrollkort bygger inn mikro-sensorer for prediktivt vedlikehold over Modbus RTU. Strammingsindekser- EU Ecodesign sub-125 W og California Title 24- faser ut induksjonsmodeller med fast hastighet til fordel for børsteløse konfigurasjoner med variabel hastighet.
Vanlige spørsmål om Cross Flow Fan
for kjøpere og OEM-er
Hva brukes en kryssstrømsvifte til?
Hva er forskjellen mellom en kryssstrømsvifte og en aksialvifte?
Hvor lenge varer en kryssstrømsvifte?
Kan kryssstrømvifter brukes med PWM hastighetskontroll?
Hvilken spenning opererer kryssstrømsvifter på?
Hva er forskjellen mellom en kryssstrømsvifte og en kryssstrømsvifte?
Er kryssstrømvifter energieffektive?
Suzhou Blauberg Motoren Technology Co., Ltd. er en av de mest profesjonelle produsentene og leverandørene av kryssstrømvifter i Kina, med kvalitetsprodukter og god service. Vær trygg på å kjøpe bulktilpassede kryssstrømvifter fra fabrikken vår. Velkommen til å kontakte oss for tilbud.
