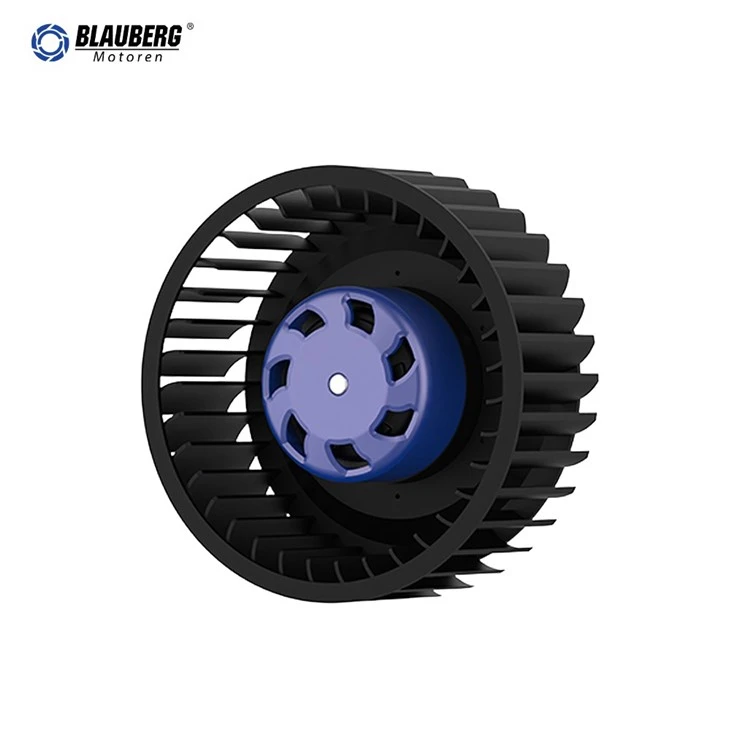

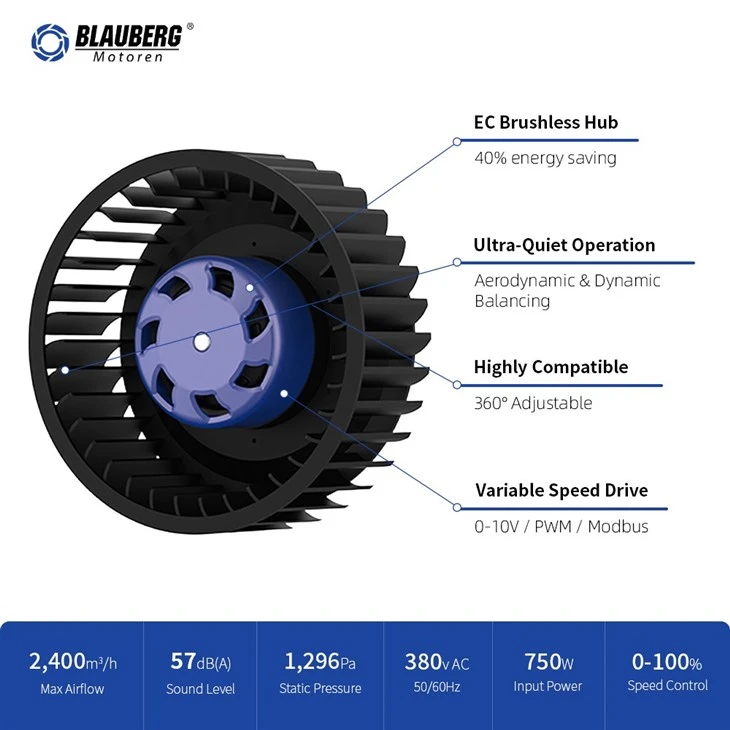

Suzhou Blauberg Motoren Technology Co., Ltd. er en av de ledende produsentene og leverandørene av blauberg bc-f160b-ec-00 160mm ec foroverbuet sentrifugalvifte i Kina. Velkommen til å kjøpe spesialtilpassede produkter av høy kvalitet laget i Kina her og få tilbud fra fabrikken vår. For priskonsultasjon, kontakt oss.
Grunnleggende info
| Modell | BC-F160B-EC-00 | Produkttype | EC foroverbuet sentrifugalvifte |
| Fase | 1~ | Nominell spenning | 115 VAC |
| Hyppighet | 50/60 Hz | Nominell hastighet | 2200 RPM |
| Maks. Inngangseffekt | 85 W | Maks. Inngangsstrøm | 1.3 A |
| Lydnivå | 62 dB(A) | Omgivelsestemperatur | -25 til +60 grader |
| Sertifisering | CCC, RoHS | Beskyttelse | IP55 |
Teknisk beskrivelse
| Dimensjoner | 160 × 160 × 80 mm | Impellermateriale | Plast |
| Rotasjon | Med klokken, sett fra rotorsiden | Rotoroverflate | Pulverlakk |
| Isolasjonsklasse | Klasse B | Driftsmodus | S1 |
| Peiling | Kulelager | Kabellengde | 500 ±20 mm |
| Fuktighet | 5 %–90 % RF | Motortype | Ekstern rotor EC-motor |
| Impelleravvik | Aksial mindre enn eller lik 0,5 mm; radial Mindre enn eller lik 0,5 mm | Motorbeskyttelse | Låst rotor, termisk, under/overspenning og overstrøm |
Produktapplikasjon
| 1 | Ladekolonne | 9 | Utstyrskjøleprosjekt |
| 2 | Kjøkken røykavtrekkssystem | 10 | Ventilasjonsenhetsprosjekt |
| 3 | FFU-prosjektet | 11 | AHU-prosjektet |
| 4 | Dataromskjøling | 12 | Luftrenserprosjekt |
| 5 | Rail Transit Air-kondisjonering | 13 | Varmevekslerprosjekt |
| 6 | Elektriske apparater | 14 | Telecom Container Project |
| 7 | FanGrid-prosjektet | 15 | Datasenterkjøleprosjekt |
| 8 | Ventilasjonsutstyrsprosjekt | 16 | Industrielt kjølesystem |
Luftytelse
Overordnede dimensjoner
Elektrisk tilkobling
| Linje | Conn. | Betegnelse | Farge | Funksjon / Oppdrag |
| Kraftlinje | PE | Grønn/gul | Beskyttende jord | |
| Kraftlinje | U1 | L | Brun | Strømførende ledning |
| Kraftlinje | U2 | N | Blå | Nøytral ledning |
| Kontrolllinje | U4 | +10V | Rød | 10 V styreeffekt |
| Kontrolllinje | U5 | Hastighetskontroll | Gul | 0–10 V/PWM hastighet-kontrollinngang |
| Kontrolllinje | U6 | Signaltilbakemelding | Hvit | RPM utgangssignal |
| Kontrolllinje | U7 | GND | Blå | Kontrollgrunn |
Note
| 1 | Koble til strøm- og kontrollledninger strengt i henhold til koblingsskjemaet for å unngå skade. |
| 2 | Ikke koble den hvite signalledningen direkte til den røde signalledningen eller en ekstern DC-forsyning. |
| 3 | Hvis viften ikke går etter oppstart, sjekk hastigheten-kontrollinngangsspenning og ledninger. |
| 4 | Det kan ta flere sekunder før viften starter; ikke berør impelleren eller rotoren mens den er aktivert eller kjører med lav hastighet. |
| 5 | Personer uten egnet fysisk, sensorisk eller mental evne og relevant erfaring må kun bruke viften under tilsyn. Hold barn unna. |
| 6 | En skadet strømkabel må skiftes ut av produsenten. |
| 7 | Ikke bruk motoren alene uten impeller eller last. |
| 8 | Oppbevar det ompakkede produktet i et rent, ventilert lager ved -10 grader til +40 grader og ikke mer enn 75 % RF, fritt for etsende gasser og minst 15 cm over gulvet. |
| 9 | Les denne tekniske spesifikasjonen nøye før bruk. |
Last ned
BC-F160B-EC-00 produktspesifikasjon.pdf
